SGA-800D系列分線制氣體報警控制主機是本公司研制的一款1/2路4—20mA變送器信號輸入的智能可控系統。該產品具有高穩定，高準確和高智能化的特點，外接控制端口豐富，用戶可以自由選擇掛接變送器的種類和接入端口，并通過簡單設置即可進行現場檢測與報警。目前版本的系統已集成有聲光報警，并提供繼電器常開控制端(用戶可以方便外接報警器或其他需控器件)
該系統主要應用于需要檢測可燃或各種有毒氣體的場合中，顯示待檢氣體的數值指標量，當現場的某種待檢氣體的指標超出或低于所設置的標準時，系統會自動進行一系列報警動作，如報警，排風，跳閘等(根據用戶的不同設置而不同)。
1. 檢測原理：系統通過給外接變送器提供 24V 標準直流電壓，采集標準 4—20mA 變送器輸入信號，分析處理以完成數碼顯示與報警操作。
2. 適用對象：本系統支持各標準變送器的輸入信號。如氣體變送器：一氧化碳、 硫化氫、 氫氣、 二氧化硫、 氨氣、 氧氣、 氯氣和可燃?xì)怏w等氣體變送器。

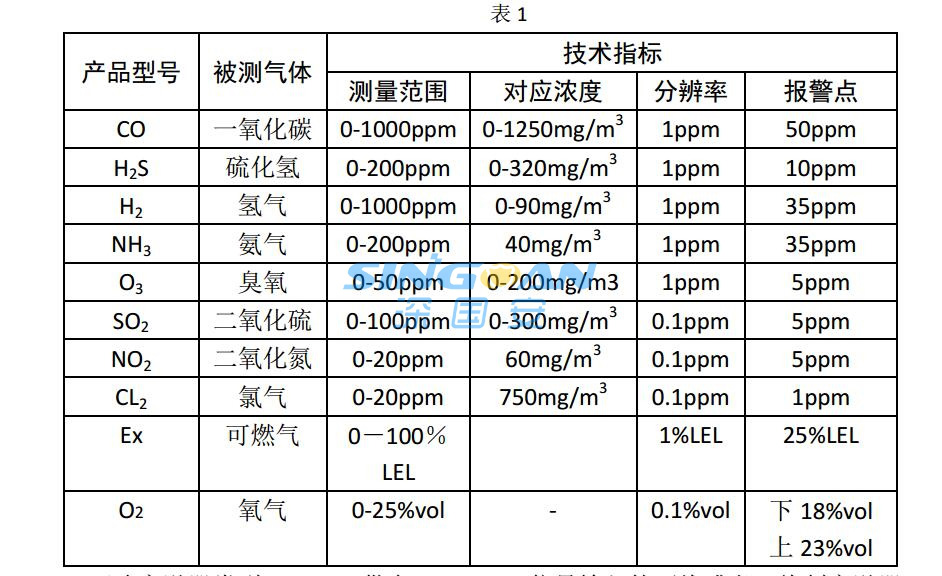

表 1 為上述氣體技術參數的設置表(僅供參考，用戶可根據具體情況設置參數
3. 可選變送器類型： 24VDC 供電， 4-20mA 信號輸入的兩線或者三線制變送器
4. 工作電壓：交流 220V， 50Hz
5. 使用環境：溫度： 0° C—40° C
6. 系統功率：本系統在 2 路滿載的情況下，最大功耗 10W。
7. 繼電器控制端口： 可以提供 220V 5A 的驅動能力。
8. 外型尺寸： 長×寬×厚( cm)： 30×25×10。
9. 系統與外接(氣體) 變送器連接線要求：可以采用 2 線或 3 線制接法，單芯線直徑≥1.5mm，線長≤1000m。

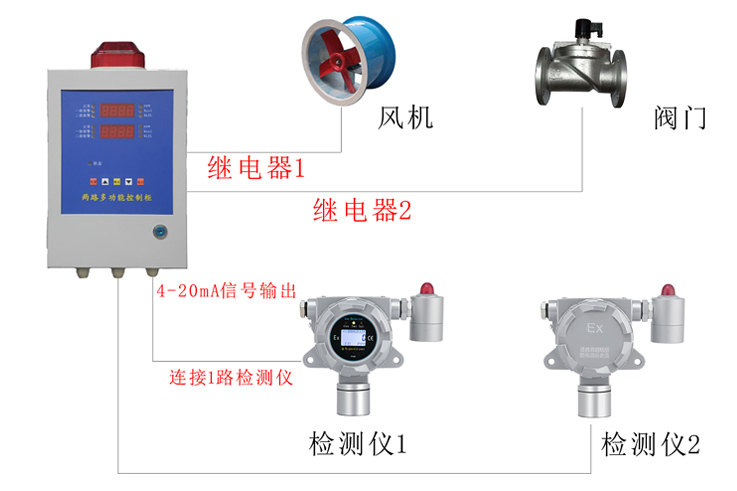

SGA-800D-2連接SGA-500系列氣體檢測儀

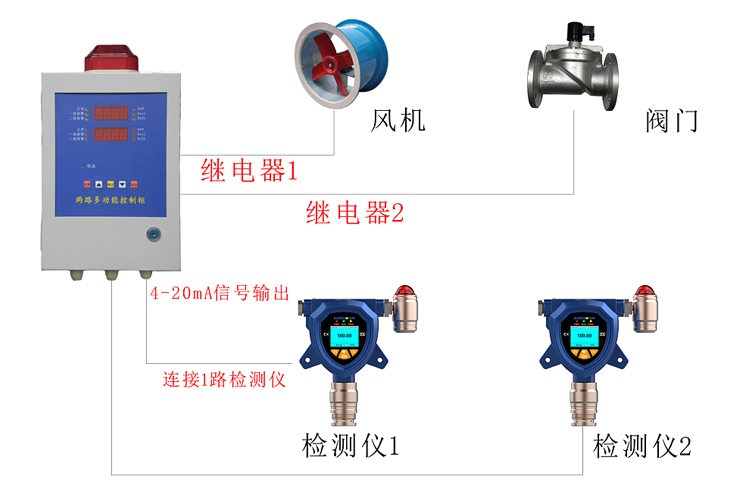

SGA-800D-2連接SGA-501系列氣體檢測儀
