在電子、制藥、醫療器械等行業的潔凈室中，臭氧常被用于空間消毒與表面殺菌，其強氧化性可高效殺滅細菌、病毒等微生物，保障潔凈環境達標。但臭氧濃度過高會對人體呼吸道、精密設備及產品質量造成危害，因此需通過專業檢測設備實現精準管控。以下是潔凈室臭氧檢測儀的完整應用解決方案。

一、潔凈室臭氧風險與檢測需求

潛在風險：潔凈室臭氧消毒后若殘留濃度超過 0.1ppm(8 小時暴露限值)，會刺激操作人員的呼吸道黏膜;在電子行業潔凈室中，高濃度臭氧可能氧化電路板表面鍍層，導致產品報廢;制藥行業中，臭氧殘留還可能影響藥品穩定性。此外，臭氧的擴散性強，若空調系統未充分置換，易在角落形成濃度積聚。

檢測核心需求：需實現0-10ppm量程內的高精度檢測(分辨率≤0.01ppm)，響應時間≤10 秒，且設備需滿足潔凈室的無塵、耐腐蝕、低電磁干擾要求，同時支持實時數據傳輸與超標報警，確保消毒后濃度快速降至安全值。

二、產品資料

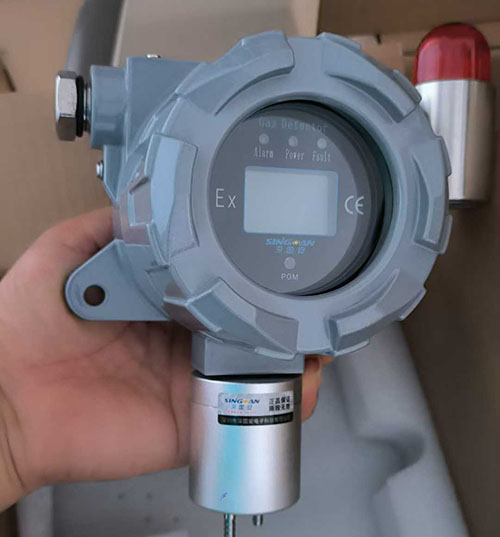

SGA-500B-O3臭氧檢測儀是深國安運用十多年技術經驗，獨立研發設計的一款固定式、液晶顯示型臭氧檢測儀。信號默認為4-20mA電流輸出。產品運用當前最先進的微電子處理技術，搭配國外原裝進口氣體傳感器，可快速、準確地檢測目標氣體。產品為氣體檢測行業的智能三防設計：防高濃度過載(帶自我保護功能)、防止人員誤操作(內置按鍵+可還原出廠設置)、防雷擊(三級標準)。本質安全型電路設計，配備鋁合金防爆外殼，即使惡劣環境下，也能安全使用。

三、安裝布局與系統集成方案

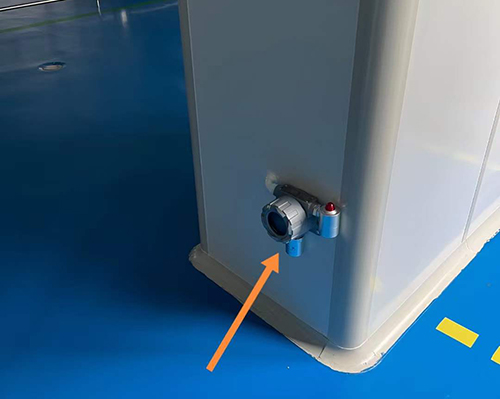

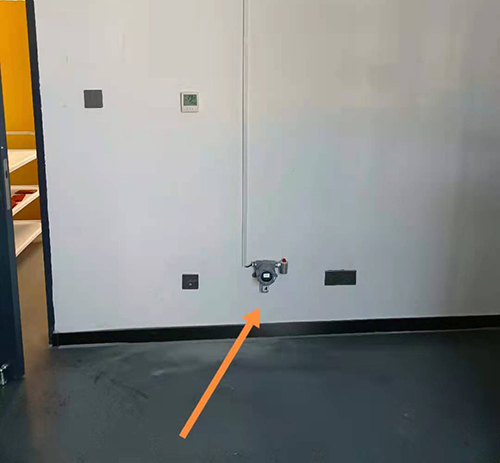

固定式安裝方案

1.布點邏輯：在臭氧發生器出風口、回風口、潔凈區關鍵工位(如電子芯片光刻區、無菌灌裝線)各部署 1 臺檢測儀，層高 3 米以上的空間增設頂部監測點，確保氣流死角全覆蓋。相鄰設備間距≤5 米，采用支架懸空安裝(離地 1.5-2 米)，避免接觸墻面產生干擾。

2.布線要求：采用屏蔽雙絞線穿 PVC 潔凈管布線，接口處做密封處理，防止臭氧腐蝕線路;電源選用 DC 24V 隔離電源，減少電磁干擾對精密儀器的影響。

3.移動巡檢方案：配置便攜式臭氧檢測儀(重量≤240g)，配備可充電鋰電池(續航≥18小時)，用于消毒后的局部區域復檢(如高效過濾器附近、設備底部)，數據可通過藍牙同步至移動端，生成巡檢報告。

4.系統聯動：臭氧檢測儀與臭氧發生器、空調系統聯動，當濃度超過 0.1ppm 時，自動關閉臭氧發生器并啟動新風置換;超標信號同步發送至監控中心，觸發聲光報警與短信通知，確保 30 分鐘內濃度降至安全值以下。

四、應用場景與實際效益

電子行業潔凈室：在半導體晶圓廠的光刻潔凈室中，臭氧用于光刻膠去除工藝，檢測儀實時監測濃度(控制在 0.5-2ppm)，避免濃度過高導致晶圓氧化。某工廠通過該方案，產品良率提升 1.2%，每年減少損失超 300 萬元。

制藥無菌車間：在生物制藥的 B 級潔凈區，臭氧消毒后需快速降至 0.05ppm 以下方可進行生產。檢測儀聯動空調系統實現自動置換，將消毒后恢復時間從 2 小時縮短至 45 分鐘，提升生產效率 40%。

醫療潔凈手術室：術后臭氧消毒過程中，檢測儀實時監控濃度(維持在 5-8ppm)，確保消毒效果的同時，在人員進入前 30 分鐘自動啟動排風，保障醫護人員健康。
